Diseño de la banda de rodadura de las ruedas del tren: por qué las ruedas cónicas garantizan la estabilidad en las curvas

Las ruedas de los trenes se encuentran entre los componentes de soporte de carga más críticos de los vehículos ferroviarios. Su geometría afecta directamente la seguridad, la estabilidad de marcha, el rendimiento contra el desgaste y la capacidad de negociación de curvas.

Comprender el diseño de la banda de rodadura de las ruedas de un tren es esencial para los ingenieros ferroviarios, los fabricantes de material rodante y los profesionales de adquisiciones.

1. Distribución de carga y tensión de contacto de las ruedas del tren

Una rueda de tren soporta todo el peso del vehículo. Sin embargo, el área de contacto entre la banda de rodadura y el carril es extremadamente pequeña.

En el momento del contacto, la tensión de contacto puede alcanzar hasta 1000 MPa.

Debido a esta tensión extrema de contacto rueda-carril:

· Las ruedas del tren están fabricadas con acero forjado de alta resistencia.

· Se requiere una excelente resistencia al desgaste.

· La resistencia a la fatiga es fundamental para una larga vida útil.

· El tratamiento térmico preciso garantiza la fiabilidad estructural.

La sólida construcción de acero garantiza resistencia y durabilidad, aunque también aumenta el peso de las ruedas y el ruido de rodadura.

2. ¿Qué es la banda de rodadura de una rueda de tren?

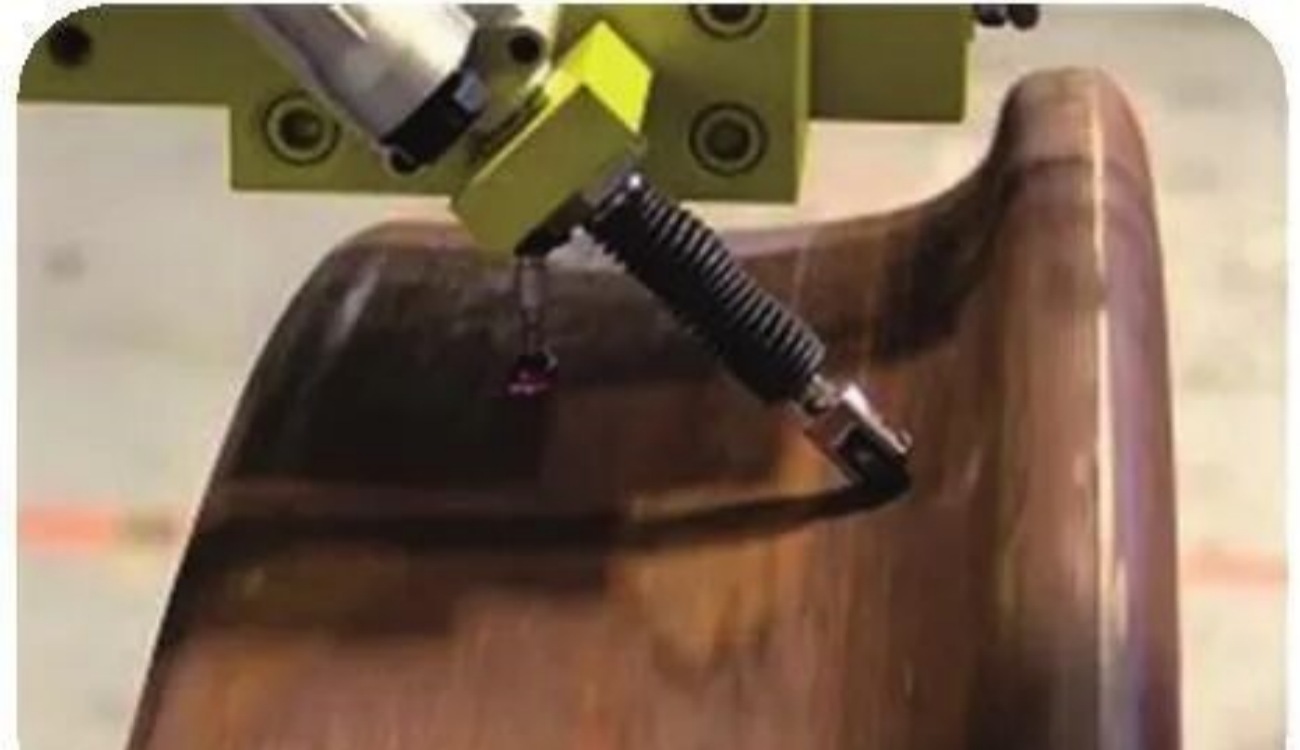

La banda de rodadura es la superficie de rodadura de la rueda del tren que hace contacto con el carril.

A diferencia de una superficie cilíndrica, las ruedas de ferrocarril utilizan un perfil de banda de rodadura cónico. Las pestañas de las ruedas están ubicadas en el lado interior de los rieles y la superficie de la banda de rodadura está diseñada con relaciones cónicas específicas.

Relaciones de conicidad estándar de la banda de rodadura

La banda de rodadura cónica incluye generalmente dos zonas de pendiente:

· Conicidad de 1:20 (a veces 1:40 para trenes de alta velocidad)

Ubicado entre 48 y 100 mm de la brida interior.

Esta es el área principal de contacto rueda-carril.

· Cono 1:100

Situado a más de 100 mm de la brida.

Esta sección proporciona soporte de estabilidad secundario.

Esta geometría de doble cono juega un papel clave en la estabilidad de los vehículos ferroviarios.

3. Por qué las ruedas del tren son cónicas en lugar de cilíndricas

Si las ruedas del tren fueran cilíndricas, el movimiento lateral provocaría inestabilidad.

La banda de rodadura cónica permite un comportamiento de autocentrado automático.

Cuando un juego de ruedas se aleja de la línea central de la pista:

· Aumenta el radio de rodadura de una rueda.

· El radio de rodadura de la rueda opuesta disminuye.

· Debido a la diferencia en los radios de rodadura se genera una fuerza de recuperación.

Este principio geométrico guía naturalmente el juego de ruedas de regreso al centro del riel.

Como resultado:

· Se reduce el desgaste de las bridas.

· Mejora la estabilidad en marcha.

· Disminuyen los costes de mantenimiento.

4. Cómo las ruedas del tren pasan las curvas sin diferencial

Las ruedas del tren están fijadas a un eje sólido, lo que significa que ambas ruedas giran a la misma velocidad angular.

Al entrar en una curva:

· La rueda exterior debe recorrer una distancia mayor.

· La rueda interior recorre una distancia más corta.

El perfil cónico de la banda de rodadura soluciona este problema mecánicamente.

Porque los radios de contacto de rodadura difieren:

· La rueda exterior gira con un radio de rodadura efectivo mayor.

· La rueda interior gira con un radio de rodadura efectivo más pequeño.

Esta diferencia permite a los trenes pasar las curvas suavemente sin patinar y sin necesidad de un sistema de engranajes diferenciales.

Es uno de los diseños mecánicos más eficientes en ingeniería ferroviaria.

5. Importancia en ingeniería de la geometría rueda-carril

El diseño de la banda de rodadura influye directamente en:

· Seguridad en la negociación de curvas

· Tasas de desgaste de ruedas y rieles

· Estabilidad operativa a alta velocidad

· Comodidad de marcha

· Intervalos de mantenimiento

La geometría optimizada de las ruedas de ferrocarril es fundamental para los vagones de mercancías, locomotoras, sistemas de metro y trenes de alta velocidad modernos.
